LCDパネル

2023.02.09

材料:アクリル 透明 1t

製品サイズ:47×90

ロット:1,500個

印刷:裏印刷、白色書き文字、黒色1度刷り

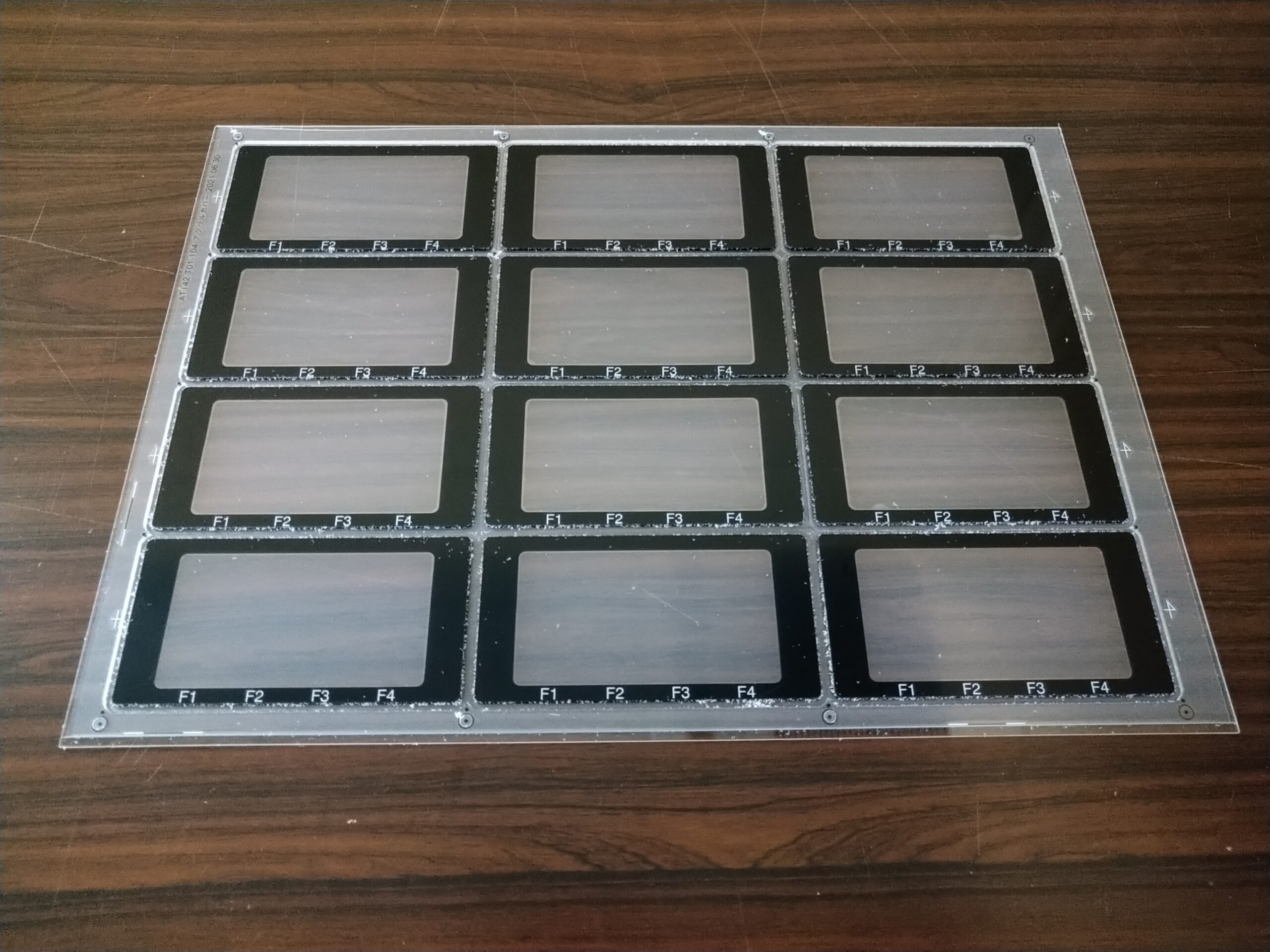

印刷取り数:12丁取り

仕様:両面保護シート貼り替え、表面0.2C面取り、4-R3角取り



加工後、1点1点、両面テープを貼り付けます。中央の透明窓部分を避けたロの字型のものです。トムソンで抜型を作り作成します。厚みが1tなのでトムソンで抜けそうですが、①材質がアクリルであること、②窓枠の上下左右の公差がきついことでNC加工となります。(①アクリルは固いので割れ、ひびが入ります。②トムソン抜きだと製品サイズ±0.3、印刷ズレ±0.5は必要です。)NC加工の精度としては、実力として①サイズ±0.02、②印刷ズレ±0.1位には入っています。



12個分を一度に印刷して、保護シートを貼り付け、切削します。材料の直角、印刷の繰り返し精度、印刷の特性の見極め、正確なワークのセットが出来ないと良品を量産することは出来ません。マルシン彫刻はその全てを、日常に取り込んでいます。
