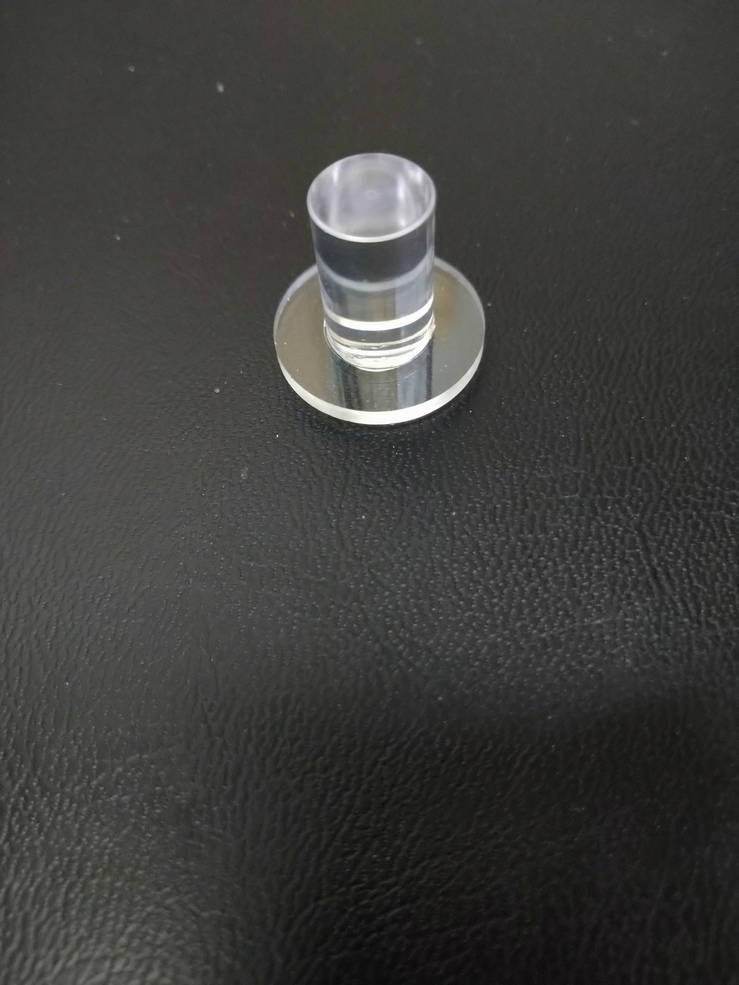

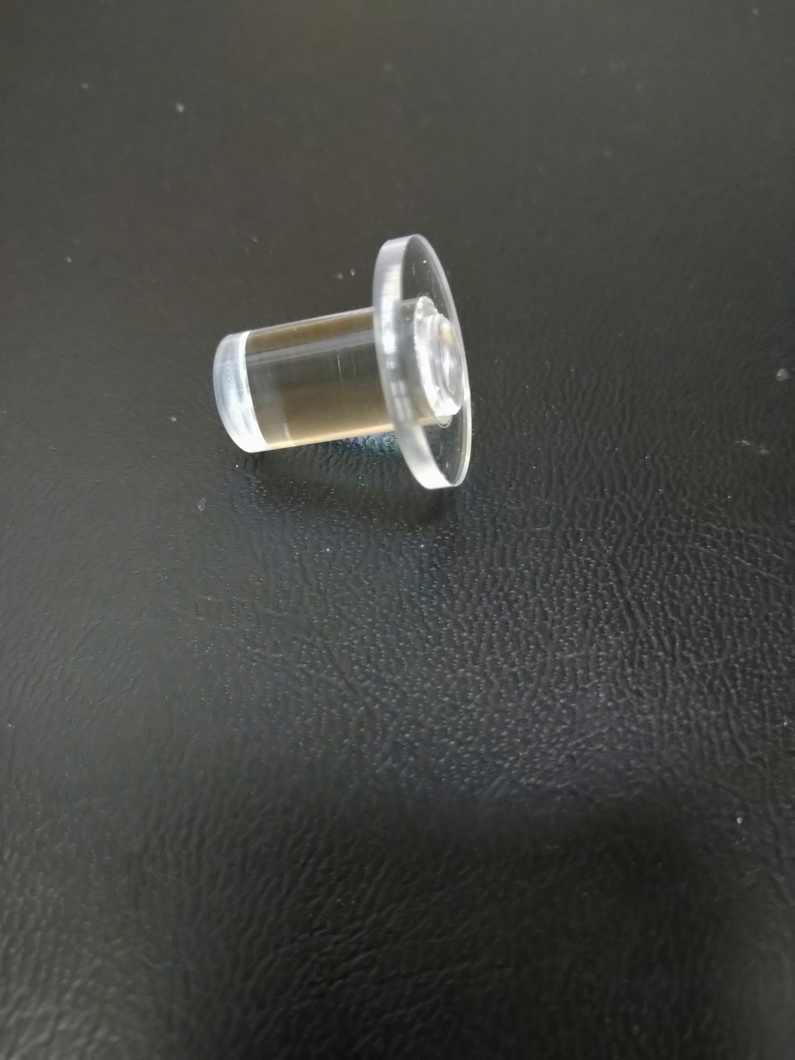

押しボタン部品

製品サイズ：φ20×L18.7

材料：①φ10 PMMA 丸防、②2t PMMA 、③1t  PMMA

部品サイズ：①φ10-L16 、 ②φ20 、 ③φ8

仕様：①（端面旋盤仕上げ＋C1面取り）×2（両面）

　　　②中央にφ10.3 深0.3mm ポケット加工

　　　③φ8-C0.5面取り

　　　①＋②＋③　接着

数量：120個

②真ん中の円盤に深0.3mm、外形に対して0.3mmクリアランスを取っていますので、①の丸棒を位置ズレなく接着することが出来ます。②と③の接着はφ10.3のポケット加工した穴が接着面に見えますので、それをガイドにセンター位置で行います。

接着の位置決めには、馴れた業者さんでしたら、目視でされますが、弊社は接着仕事はそう多くないので加工で細工します。今回でしたら深O.3mm,クリアランス0.3mm(外形φ10.3)のポケット穴です。誰がやっても結果は同じになるようにしています。マルシン彫刻仕様です。
